SCHEDA TECNICA CARATTERISTICHE PORTA BLINDATA

Technical sheet

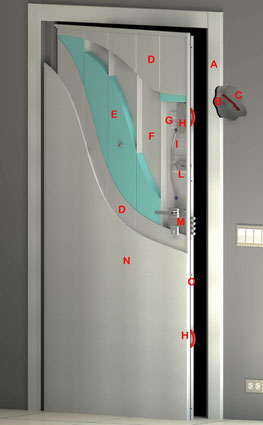

A - Telaio spessore 18/10

B - Controtelaio spessore 15/10

C - Zanca di fissaggio spessore 30/10

D - N° 5 Omega di rinforzo orizzontale

E - Coibentazione

F - Scocca esterna spessore 10/10

G - Piastra di rinforzo

H - Doppio Deviatore con Gancio Rotante

I - Asta di collegamento chiusura

L - Limitatore di Apertura

M - Serratura ad ingranaggio

     (4 pistoni+scrocco)

N - Pannello Interno

O - Modanatura





A - Main frame thickness 18/10

B - Counterframe thickness 15/10

C - Clamp thickness 30/10

D - N° 5 Horizontal reinforcement omega

E - Insulation

F - Outer shell thickness 10/10

G - Reinforcement plate side lock

H - Double deviator with rotating hook

I - Connecting rod Locking

L - Opening limiter (optional)

M - Gear lock (4 pistons+latch)

N - Internal panel

O - Stainless steel mouldings

MISURE



LUCE NOMINALE  LUCE PASSAGGIO

LUCE MARMI

MAX INGOMBRO
900 X 2100 890 X 2095 920 X 2110 1050 X 2150
850 X 2100 840 X 2095 870 X 2110 1000 X 2150
800 X 2100 790 X 2095 820 X 2110    950 X 2150
